iPhone 17 Pro用のバックパネルを3Dプリンターで自作し直したところ、前作の約50gから27gまで軽量化できました。今回は、単なる作例紹介ではなく、どこを改善したのか、なぜその構造にしたのかまでまとめます。
完成形としてはまだ途中ですが、MagSafeまわりの磁力、カメラバンプの合わせ方、軽量化という3つの課題に対して、かなり前進できました。
今回の作り直しで解決したかったこと
- 外側向きのMagSafe磁力をもっと強くしたい
- カメラバンプ周辺の形状を見直したい
- 全体重量をもっと軽くしたい
- トップコート頼みではない仕上げに近づけたい

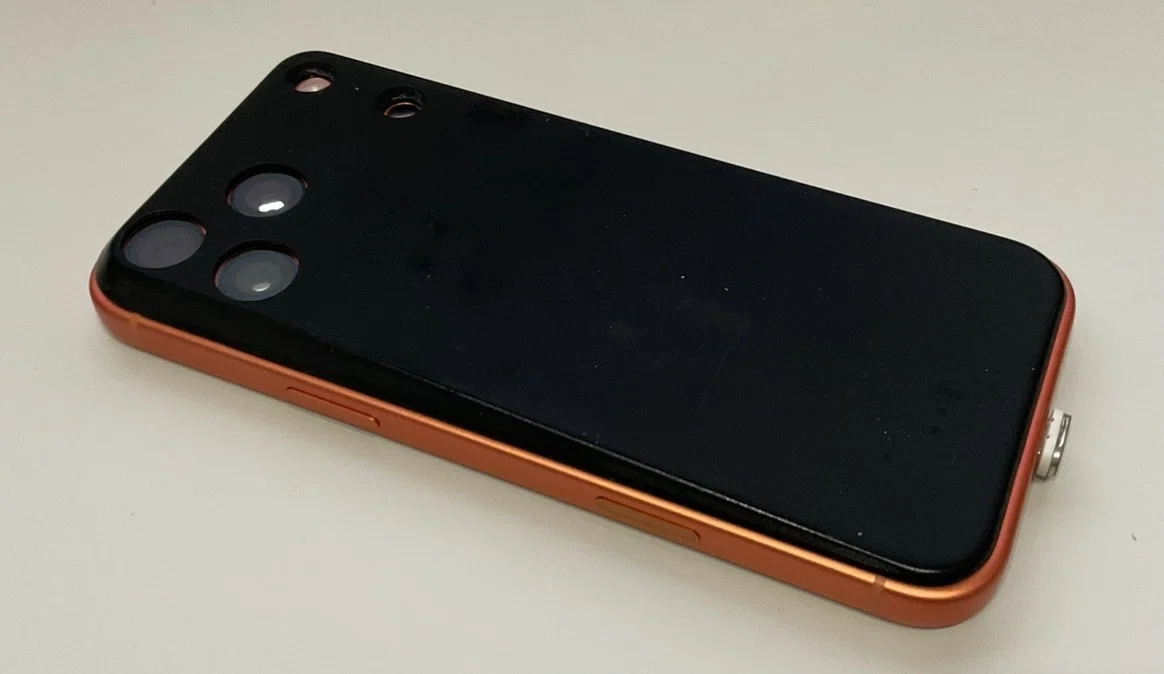

前回作ったバックパネルは、使っていくうちにトップコートが剥がれたり、MagSafeアクセサリーの固定力が弱かったりと、実用面の課題が残っていました。特にスタンド系アクセサリーでは、展開時に外れてしまうことがあったので、この点は優先的に改善したかった部分です。
製品版を見て設計のヒントを整理した
参考にしたのは、MYNUSの純正バックパネルの考え方です。全面がぴったり密着するのではなく、縁とMagSafe部分を中心に成立させる構造になっていて、自作でもこの発想はかなり参考になりました。
また、外側用の磁力とiPhone側の固定の考え方を分ける必要があることも見えてきました。自作ではパーツ点数を増やしすぎず、まずは外側アクセサリーの保持力を上げる方向で組み直しています。
CADでは厚み違いを最初から比較前提にした
今回は、0.5mm、1.0mm、1.5mmの3パターンを印刷して強度を見比べる前提で設計しました。感覚で決めるより、まず試してから厚みを絞るほうが早いからです。
iPhone本体形状には角のフィレットやカメラ周辺の逃げがあるので、見た目以上に微調整が必要です。このあたりは、実測と仮合わせを前提に設計したほうが無難です。
印刷は縦方向が正解だった
この手の形状は、直感に反して縦に印刷したほうが見た目が安定します。理由は、角度のついた面を上向きにすると積層痕が目立ちやすく、表面品質が一気に崩れやすいからです。
印刷にはBambu Lab P2Sを使いました。普段使いでもかなり扱いやすい機種で、Bambu Lab P2Sのレビュー記事でも書いた通り、こうした試作を何度も回す用途と相性がいいです。
厚み比較の結果、1.5mmが現実的だった
- 0.5mm：サポート除去時に破損しやすく実用外
- 1.0mm：見た目は悪くないがペラペラ感が残る

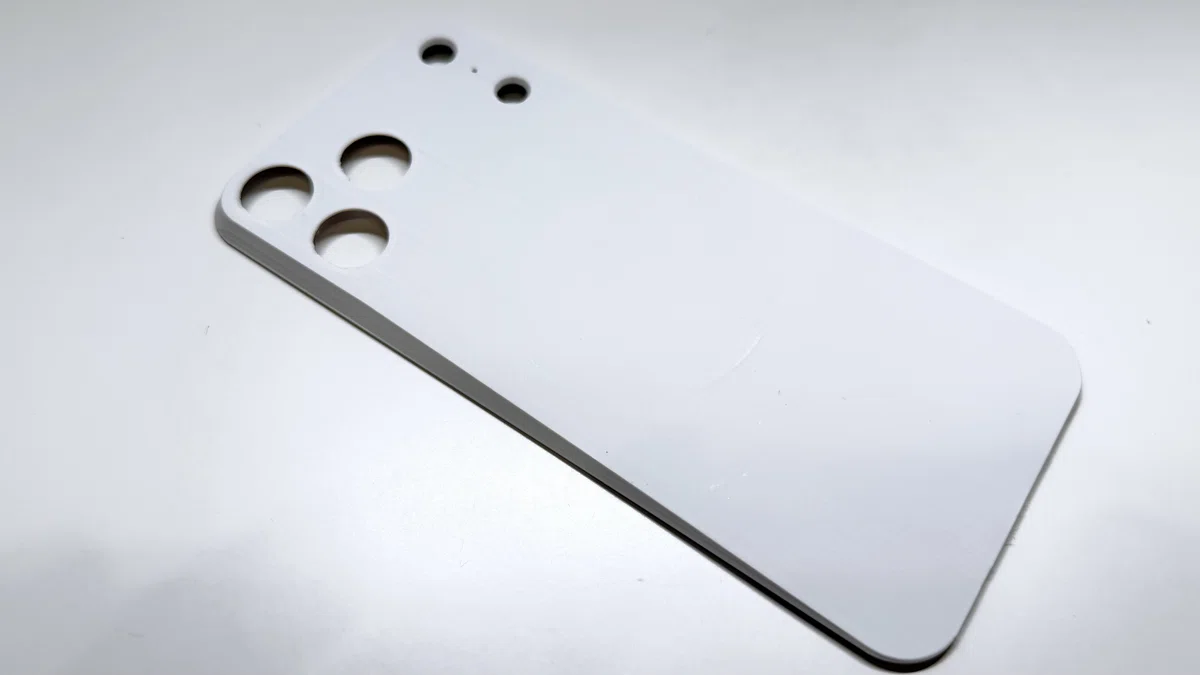

- 1.5mm：完全ではないが強度と軽さのバランスが良い

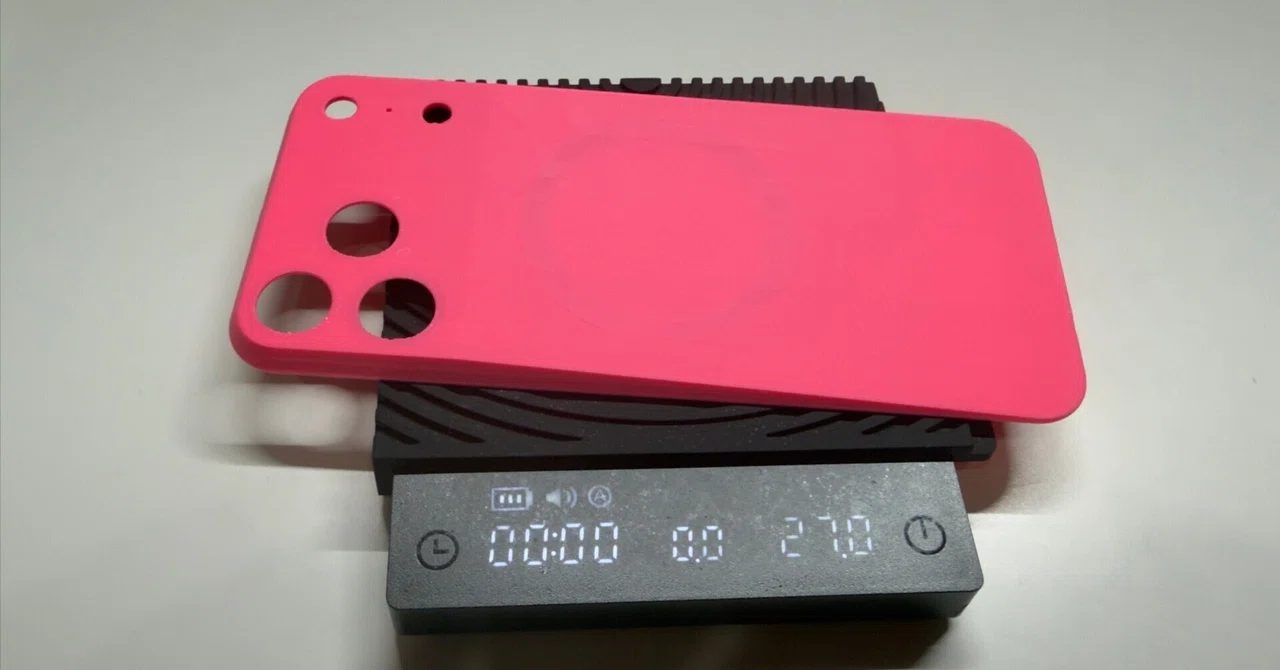

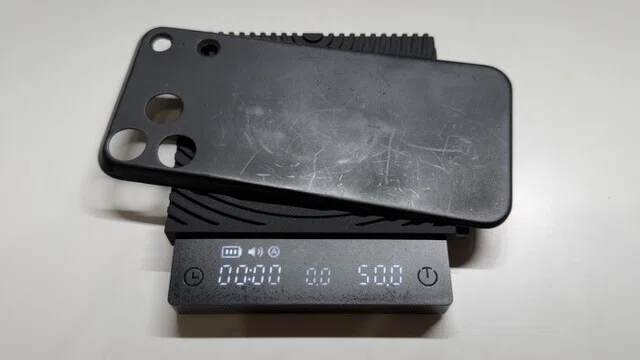

特に1.5mm版は、強度を確保しつつ重量をかなり抑えられました。マグネット込みで27gまで落ちたので、前作よりずっと扱いやすいです。厚みを削ったことで、結果的に外側MagSafeアクセサリーの保持感も改善しました。
今回の印刷設定
- サポートあり
- 0.08mm High Quality
- 壁面数2
- 充填密度100%
ここは今後も詰める余地がありますが、現時点では見た目と強度のバランスが取りやすい設定でした。フィラメント選び次第で仕上がりは変わるので、素材側の検証も今後やりたいところです。
まだ残っている課題
- マグネットの干渉によるわずかな浮き
- マグネットの透け感
- iPhone本体とのズレ防止
- カメラ穴まわりの見た目の詰め

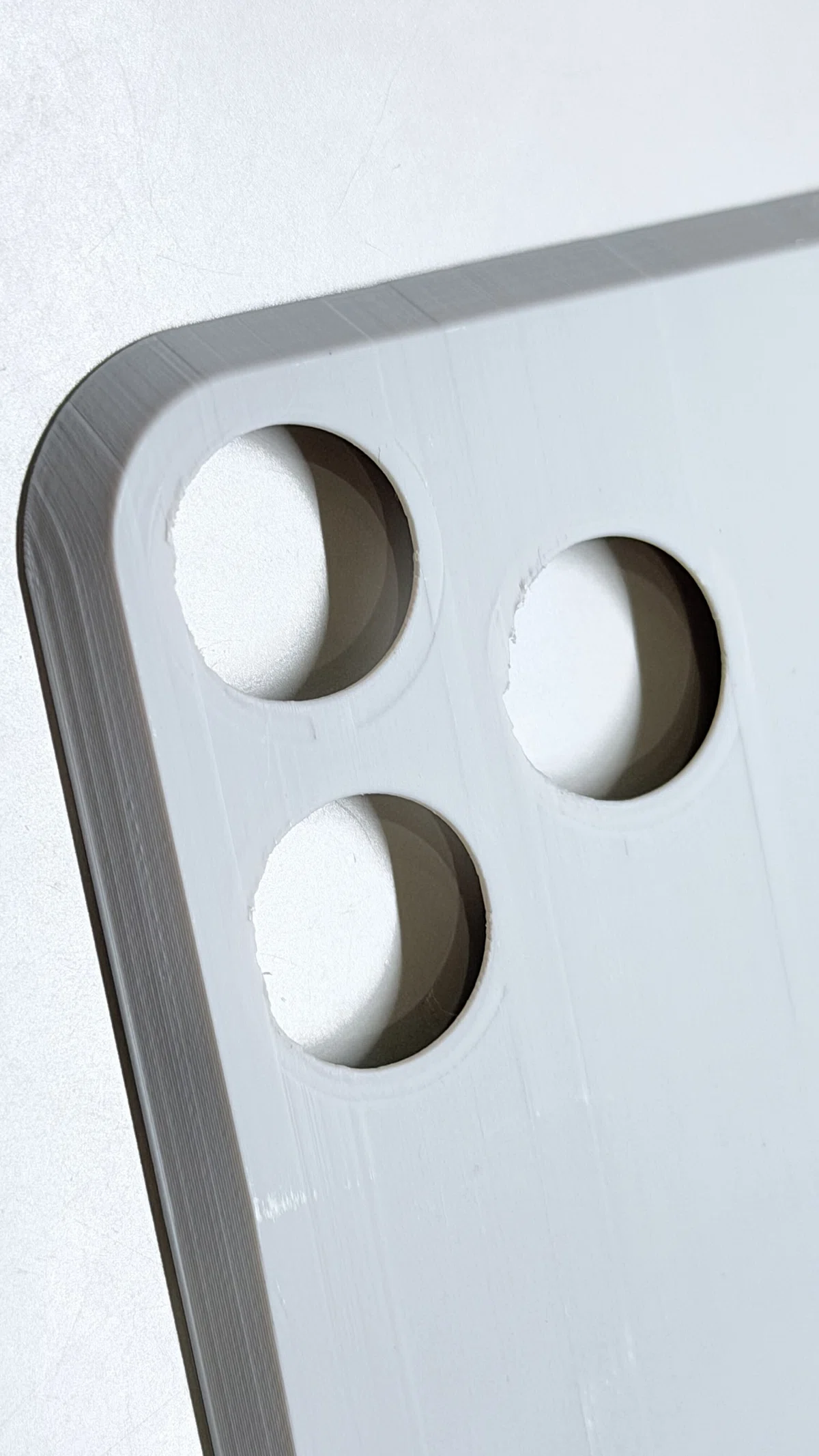

特にカメラ穴まわりは、見た目を優先すると肉厚が厳しくなり、機能を優先すると開口が大きくなりがちです。このあたりは純正品を見るほど簡単ではなく、自作らしい悩みどころだと感じています。
使用したもの・検討したもの
- Bambu Lab P2S ComboをAmazonで見る
- MagSafe用マグネットリングをAmazonで見る
- GRIPLUS滑り止めシールをAmazonで見る
- TIMEMOREのスケールをAmazonで見る
※ 当サイトはAmazonアソシエイト・プログラムの参加者です。
FAQ
なぜ縦方向で印刷したのですか？
角度のついた面の積層痕を目立ちにくくするためです。表面品質を優先するなら、この形状は縦方向のほうが有利でした。
1.5mmで十分な強度は出ますか？
現時点では実用寄りの妥協点という印象です。完全に余裕があるわけではありませんが、軽さと扱いやすさのバランスは最も良好でした。
次に改善したいのはどこですか？
磁石の干渉、位置ズレ、カメラ穴の見た目の3点です。特に薄くて強いマグネットを使えれば、かなり前進できそうです。
まとめ
今回の作り直しで、iPhone 17 Pro用バックパネルの自作はかなり現実的なところまで来ました。27gまで軽量化できたのは大きく、MagSafeの使い勝手も前作より改善しています。
まだ完成ではありませんが、自作アクセサリーはこういう試行錯誤の途中経過こそ面白いです。今後さらに詰めたら、また続報としてまとめます。
